FPW201-V1-A2-F1-P2-O3功率變送器
FPW功率變送器將電力系統里的有功功率，無功功率，有功無功組合，經隔離變送成線性輸出的模擬信號。有FPW201三相三線功率變送器、FPW301三相四線有功功率變送器。
測量：?jiǎn)蜗喽€(xiàn)，三相三線，三相四線
輸入范圍：電流***ac，1Aac;電壓150Vac，600Vac
精度：±0.5%RO
輸出：4~20mA
工作電源：AC220V±10%或AC/DC24~265V
安裝方式：35mm標準導軌、底座螺釘安裝
FPW201-V1-A2-F1-P2-O3功率變送器
FPW功率變送器的技術條件
引用標準：GB/T 13850-1998（IEC688-1992）
長期穩定度：≤±0.2%/年，無累計誤差
溫度影響：≤100ppm/℃
響應時間：＜400ms
輸出紋波：＜0.4% (峰-峰值)
輸入功耗：電流＜0.2VA，電壓＜0.1VA
工作頻率：標稱頻率±10%
輸出負載：電流輸出 額定10V壓降 15V壓降（可選）
電壓輸出 額定 2mA 5mA輸出
輸出負載影響：＜0.1% （額定負載范圍內）
輔助電源：額定電壓 80%-120% 額定頻率 90%-110%
允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，
電壓 2倍連續
電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min IEC688
沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）
校正幅度：滿度最小±3%，零點最小±1%
磁場影響：0.4kA/m 磁場強度變化＜0.05%
工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露
貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

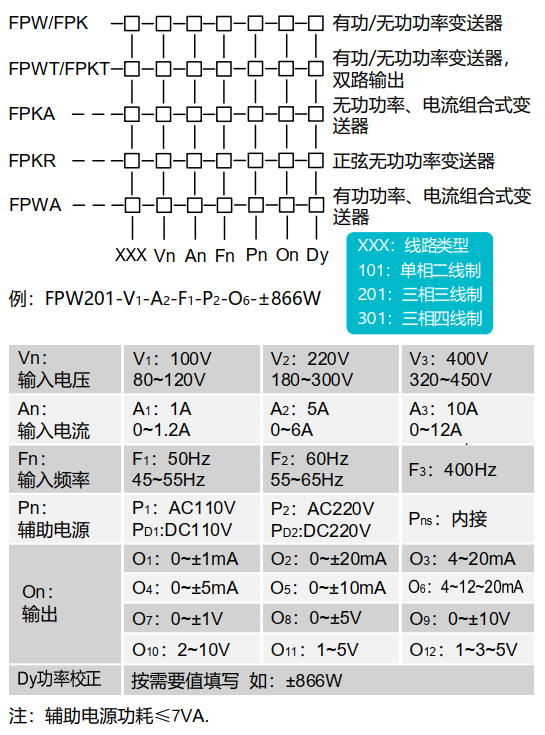

FPW功率變送器的選型代碼
常用規格實例
型號: FPW201-V1-A2-F1-O3/0-866W;
精度: ±0.2%
輸入: 3P3W，***ac，100Vac，50Hz;
輸出: 4~20mAdc (0~866W)
電源: AC220V
描述: 此型號為三相三線有功功率變送器，***ac 100Vac CT PT變比電流電壓信號輸入，輸出4~20mA，功率基準數866W,工作電源AC220V
FPA電流變送器型號
·FPA---交流電流變送器(平均值轉換，有效值標定)
·FPAT---交流電流變送器(雙路輸出)
·FPAX---交流電流變送器(平均值轉換，有效值標定，三組合)
·FPAR---交流電流變送器(真有效值轉換)
·FPAN---負序電流變送器
·FPA-A2-F1-P2-O3(FPA鐵殼電流變送器/輸入0~***/輸出4~20mA/供電電源AC220V)
·FPA-A2-F1-P2-O11(FPA鐵殼電流變送器/輸入0~***/輸出1~5V/供電電源AC220V)
·FPA-A2-F1-PD2-O3(FPA鐵殼電流變送器/輸入0~***/輸出4~20mA/供電電源DC220V)
·FPA-A2-F1-PD2-O11(FPA鐵殼電流變送器/輸入0~***/輸出1~5V/供電電源DC220V)
·FPA-A3-F1-P2-O3(FPA鐵殼電流變送器/輸入0~10A/輸出4~20mA/供電電源AC220V)
·FPA-A3-F1-P2-O11(FPA鐵殼電流變送器/輸入0~10A/輸出1~5V/供電電源AC220V)
·FPA-A3-F1-PD2-O3(FPA鐵殼電流變送器/輸入0~10A/輸出4~20mA/供電電源DC220V)
·FPA-A3-F1-PD2-O11(FPA鐵殼電流變送器/輸入0~10A/輸出1~5V/供電電源DC220V)
FPV電壓變送器型號
·FPV---交流電壓變送器(平均值轉換，有效值標定)
·FPVT---交流電壓變送器(雙路輸出)
·FPVX---交流電壓變送器(平均值轉換，有效值標定，三組合)
·FPVR---交流電壓變送器(真有效值轉換)
·例2: FPVT-V1-F1-P2-O8/O1 二路輸出(電壓變送器、輸入: 0-120V、頻率: 50Hz、輔助電源: AC 220V、輸出: 0-5V/0-1mA)
·例3: FPV-V1-F1-PD2-O8(按0-150V校正電壓變送器、輸入: 0-150V、頻率: 50Hz、輔助電源: DC220V、輸出: 0-5V)。
·FPV-V1-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源AC220V)
·FPV-V1-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源AC220V)
·FPV-V1-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~120V/輸出4~20mA/供電電源DC220V)
·FPV-V1-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~120V/輸出1~5V/供電電源DC220V)
·FPV-V3-F1-P2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)
·FPV-V3-F1-P2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源AC220V)
·FPV-V3-F1-PD2-O3(FPV鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源DC220V)
·FPV-V3-F1-PD2-O11(FPV鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)
·FPVX-V3-F1-P2-O3(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出4~20mA/供電電源AC220V)
·FPVX-V3-F1-PD2-O11(FPVX三組合鐵殼電壓變送器/輸入0~400V/輸出1~5V/供電電源DC220V)。
FP功率變送器鐵殼規格型號
FPW301---三相四線有功功率變送器;
FPK301---三相四線無功功率變送器;
FPWK301---三相四線有功功率/無功功率組合變送器
功率變送器FPK301(FPK301-V1-A2-F1-P2-O3)
功率變送器FPK201(FPK201-V1-A2-F1-P2-O3)
功率變送器FPK101(FPK101-V1-A2-F1-P2-O3)
功率變送器FPW301(FPW301-V1-A2-F1-P2-O3)
功率變送器FPW201(FPW201-V1-A2-F1-P2-O3)
功率變送器FPW101(FPW101-V1-A2-F1-P2-O3)
三相三線有功功率變送器FPW-201
三相四線有功功率變送器FPW-301
單相無功功率變送器FPK-101
三相三線無功功率變送器FPK-201
三相四線無功功率變送器FPK-301
單相有功無功功率組合變送器FPWK-101
三相三線有功無功功率組合變送器FPWK-201
三相四線有功無功功率組合變送器FPWK-301
FPF-F1-B4-O3-P2頻率變送器
FPF頻率變送器
FPPF功率因數變送器
FPD-1直流變送器(單路輸出)
FPD-2直流變送器(雙路輸出)
FPDH-1直流變送器(單路輸出，高壓)
FPDH-2直流變送器(雙路輸出，高壓)
FPWH電能變送器，F(xiàn)PWH201有功電能變送器，F(xiàn)PKH301無功電能變送器，F(xiàn)PWKH電能變送器
公司用工匠精神做好每一臺FP系列電力變送器。除了FPA電流變送器，還有FPAX三相電流變送器，F(xiàn)PV電壓變送器,FPVX三相電壓變送器，F(xiàn)PVR真有效值電壓變送器，F(xiàn)PVT雙路電壓變送器，F(xiàn)PW201功率變送器，F(xiàn)PW301功率變送器，F(xiàn)PK201無功變送器，F(xiàn)PWT有功功率變送器，F(xiàn)PWH電能變送器,FPWWH電能變送器，F(xiàn)PD-1直流變送器，F(xiàn)PD-2直流變送器，F(xiàn)PDH-1直流電流變送器，F(xiàn)PDH-2直流電壓變送器，F(xiàn)PF頻率變送器。
