VWP型振弦式滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，并可同步測量埋設點的溫度。

產品介紹

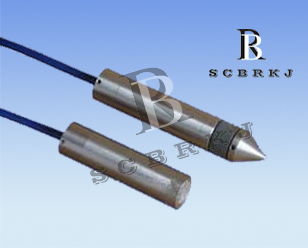

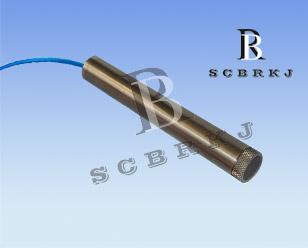

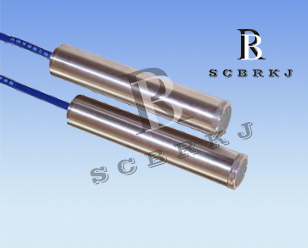

BRP型振弦式滲壓計(智能)

作用描述

振弦式滲壓計適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力，同步測量埋設點的溫度。振弦式滲壓計加裝配套附件可在測壓管道、地基鉆孔中使用，滲壓計為全不銹鋼結構，24×120mm的靈巧體積，可方便放置在需要測量的狹小部位。

☆全不銹鋼結構、尺寸￠24×120mm、抗沖擊、接地防雷、測值穩定可靠。

☆ 滲壓計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

定制示例

↓↓↓

規格及主要技術參數

規格型號		BRP-0.35	BRP-0.7	BRP-1	BRP-2	BRP-3.5
尺寸 參數	外徑 D	24mm
	長度 L	125mm
性能 參數	測量范圍 KPa	0～350	0～700	0～1000	0～2000	0～3500
	分辨率 k	0.025%F.S
	擬合/端基精度	0.1%F.S / 0.5%F.S
	測溫范圍	-40℃～+80℃
	靈敏度	±0.1℃
	測溫精度	±0.5℃
	修正系數 b	0.10KPa/℃
	耐水壓	測量范圍1.2倍
	絕緣電阻	≥50MΩ

注：頻率模數F=Hz²×10^-3

3結構及工作原理

3.1結構

振弦式滲壓計由透水部件、感應膜板、觀測電纜、振弦及激振電磁線圈等組成。

工作原理

當被測水荷載作用在滲壓計上，將引起感應膜板的變形，其變形帶動振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出水荷載的壓力值，同步測量埋設點的溫度值。

滲壓計配套設備
1	標定設備	精密壓力標定臺
2	標定儀表	智能數字壓力校驗儀
3	觀測電纜	YSPT-4P型水工電纜
4	測量儀表	VW-102E型全功能讀數儀
5	集中自動化測量	MCU-32型分布式模塊化自動測量單元
6	分散自動化測量	GDA16型全功能采集模塊
7	系統軟件	云平臺、數據采集系統軟件
8	安裝附件	濾水附件

使用說明

1測量

測量振弦式滲壓計先將測量線連接BR-102E型振弦讀數儀，將各色夾子對應連接上滲壓計的輸出電纜，黑、紅測頻率，白、綠測溫度。振弦式滲壓計內附有智能識別芯片，其內存貯有該滲壓計的編號、系數K、溫度修正系數b等信息。用讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，通訊給計算機，方便快速統計計算及查詢，使測量實現人工智能無紙化操作。

工程現場多支滲壓計電纜被意外挖斷，用讀數儀測量一遍，自動識別出每支滲壓計所對應的編號及身份信息。

2 傳感器故障排查

當振弦式滲壓計測量出現故障時，可用萬用表檢查傳感器芯線間的電阻值，其正常狀況紅、黑芯線電阻值通常為600Ω左右；綠、白芯線電阻值在溫度25℃時應為3kΩ左右；紅、黑線對綠、白線或?qū)ζ帘尉€(裸線)間絕緣電阻值應﹥50MΩ(測量絕緣電阻時可使用100V 直流兆歐表，萬用表測量絕緣電阻應用MΩ檔，其值應為無窮大∞)。

3 電纜故障排查

振弦式滲壓計電纜接長通常用型號為YSPT－4P水工專用觀測電纜，其電纜電阻值約為45Ω/km左右。

3.1 用萬用表測量(黑、紅芯線)的電阻值：正常情況為600Ω左右，再加上電纜電阻值。

a) 如果電阻測值正常，可能滲壓計損壞或進水；

b) 如果電阻測值非常大或無窮大，電纜可能斷路；

c) 如果電阻測值非常小，電纜可能是短路；

其表現為讀數儀測量不出頻率值。

3.2 用萬用表測量(白、綠芯線)的電阻值：正常情況在溫度25℃時應為3kΩ左右，再加上電纜的電阻。

a) 如果電阻測值正常，請檢查讀數儀及其測量連接線；

b) 如果電阻測值非常大或無窮大，電纜可能是斷路；

c) 如果電阻測值非常小，電纜可能短路。

其表現為讀數儀測量不出溫度值。

3.3 用100V 直流兆歐表或萬用表測量滲壓計芯線(紅、黑線對地線，白、綠線對地線，紅、黑線對白、綠線)的電阻，其測值如果很小(﹤5MΩ)，可能電纜接頭進水短路。

其表現為讀數儀測量正常，MCU-32自動測量單元測量頻率值可能會引起測值不穩，測量溫度值將比正常值偏低10～20℃左右。

4 讀數儀測值不穩

a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；

b) 可能電纜接頭處進水，將其剪掉，重新連接；

c) 確定滲壓計的頻率范圍，正確選擇讀數儀的激勵類型；

d) 確定滲壓計的電阻基值，正確選擇讀數儀的電阻基值；

e) 檢查附近是否有干擾源，如電機、發電機、天線或交流動力電纜，遠離上述干擾源。

5 其它

振弦式滲壓計安裝就位前、后應及時測量頻率和溫度值，根據滲壓計編號和設計編號作好記錄并存檔，特別注意保護滲壓計信號引出電纜。
